Schützenkapelle

Aufbauplan Anlage

Bühne · Bauteile · Kabelwege

Anordnung der Kapelle

  • Instrument (Musiker)
  • L-Pack (fest am Instrument)
  • Multicore · Mischpult · Rack
  • Lautsprecher-Box
  • Mikrofonkabel (Mini-XLR)
  • XLR zum Multicore
  • Multicore-Stammkabel
  • Stromkabel
  • Effekt-Send (AUX 5)
  • Effekt-Rückweg (STE 1/2)
  • Summe zur Endstufe (MTX 1/2)
  • Boxenkabel

Nach Foto des Mischpults

Kanalbelegung

Rückseite

Diese Stecker sitzen auf der Rückseite des Mischpults und führen zum Rack. Das sind keine normalen Kanäle, sondern die Aus- und Eingänge der Effekt- und Summenwege.

Vom Instrument bis Main Out

Signalweg für jeden Musiker

2 the t.bone Ovid System CC 100

Ovid 100

Mini-XLR vom Mikrofon in einen Eingang des L-Pack stecken.

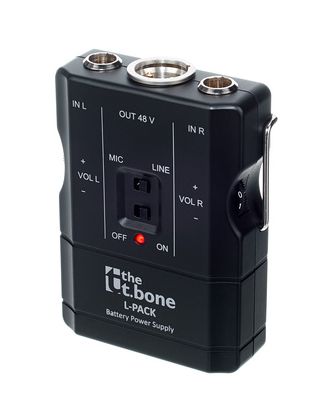

3 the t.bone L-Pack

Ein L-Pack pro Musiker

Jeder Musiker hat sein eigenes L-Pack – ein L-Pack pro Mischpultkanal. Snare und Bass Drum brauchen keins.

4

Multicore

XLR-Ausgang des L-Pack mit dem richtigen Kanal der Kabeltrommel verbinden.

5

Mischpult

Multicore am Mischpult anschließen. Effekte und Endstufe laufen über das Rack daneben (AUX 5, STE 1/2, MTX 1/2).
